　　離心泵中的動靜干涉作用會產生周期性的壓力脈動，從而引起水泵振動加劇、噪聲增強、供水能力下降，嚴重影響機組的安全穩定運行[1-2]。特別是在隔舌區，由于葉輪出口的水流沖擊蝸殼隔舌端，該處的動靜干涉效應較為強烈，是離心泵壓力脈動研究的關鍵區域之一[3-6]。

　　國內外學者針對該問題進行了大量研究，Chu S 等[7]、邵杰[8]認為離心泵葉輪和隔舌的動靜干涉效應是壓力脈動主要來源。但是當水泵在小流量工況下運行時，隔舌區域的流場會發生很大的變化，會出現“固定失速”[9]和繞隔舌頂端的逆向流動[10]。而且葉輪中也容易產生失速團，發生旋轉失速，失速團往往對水泵的壓力脈動有很大的影響[11-12]。

　　Zhang Ning 等[13]發現，在小流量工況下，離心泵葉輪內的失速團會導致蝸殼上出現壓力脈動幅值較高的低頻成分。叢國輝等[14]、瞿麗霞等[15]通過數值模擬方法也發現，在小流量工況下，離心泵隔舌區的壓力脈動幅值增大，并且偏離程度越大，該幅值也越大。Braun O 等[16-17]對雙吸離心泵進行試驗和數值模擬，研究結果表明，小流量工況下，導葉中會出現失速團，所導致的壓力脈動幅值是沒有失速團時的 2 倍。姚志峰等[18-19]對離心泵蝸殼上隔舌附近的壓力脈動進行試驗研究，發現在小流量工況下，會存在一種寬帶頻率，當這種頻率與水泵上某種頻率一致時，會引起共振。Wang H 等[20]采用渦方法和試驗相結合的方法研究非額定工況下的離心泵壓力脈動，發現當流量低于 0.5 倍額定流量以后，導葉中會出現旋轉失速團，泵中的壓力脈動會大幅度提高。

　　由此可見，在小流量工況下，離心泵內的壓力脈動是失速團和動靜干涉綜合作用下的結果。然而到目前為止，還未見有文獻對泵內動靜干涉與旋轉失速團的相互作用進行研究。本文采用大渦模擬方法對離心泵在旋轉失速條件下的流場進行數值模擬，研究旋轉失速條件下隔舌區域動靜干涉效應，從而為離心泵機組運行穩定性提供一定參考。

　　1.計算對象和數值模擬方法

　　本文選用的計算對象為加拿大滑鐵盧大學試驗的離心泵模型[21]。Johnson D A 等[21]使用激光多普勒測速儀(laser doppler velocimetry，LDV)對該泵進行測試，發現在小流量下葉輪中有兩兩交替分布的失速團，但是沒有對壓力脈動進行進一步分析。該泵的設計流量 10.7 m3/h，設計揚程 2.36 m，額定轉速 725 r/min，進口直徑 77 mm，出口直徑 190 mm，葉片數為 6，更詳細的幾何尺寸和運 行參數見文獻[21]。

　　為減弱進出口邊界條件對計算精度的影響，對葉輪的進出口進行了適當?shù)难由臁Ｓ嬎阌虬ㄈ~輪、蝸殼以及進出口的延伸段。由于計算域較復雜，采用非結構的六面體和四面體混合網格對計算域進行網格劃分，并對近壁面等流動參數變化較大的區域進行局部加密。經過網格無關性分析，綜合考慮數值模擬精度和計算效率，將壁面首層網格高度取為 0.02 mm，網格總數為430 萬，長寬比為 182，網格質量滿足計算要求，如圖 1a 和 1b 所示。圖 1c 為監測點布置示意圖，在水泵中間截面上設置監測點，沿著從隔舌端到蝸殼出口的方向依次命名為為 P1、P2，……，P10，計算過程中記錄監測點相應位置壓力脈動隨時間變化。

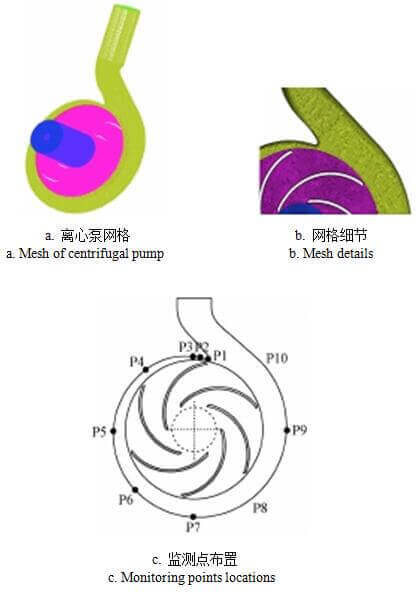

圖 1.離心泵非結構網格和監測點布置

　　泵進口采用速度進口，平均流速大小根據流量計算給定;出口給定壓力值;對于葉輪計算域，采用旋轉坐標系，設定葉輪轉速為坐標系轉速。壁面采用無滑移壁面邊界條件。控制方程在空間上采用有限體積法進行離散，在時間域上采用二階隱式格式進行離散，時間步長取為 2.3×10-4 s，即轉動周期的 1/360。物理量空間差分分別為：擴散項采用二階中心差分，對流項采用有界中心差分格式。收斂殘差設置為 1.0×10-5，每個時間步內較大迭代 15 次。

　　離心泵葉輪發生旋轉失速時，內部流動的特殊性和復雜性都對數值模擬方法提出了較高的要求。本文采用大渦模擬動態 SGS 模型對旋轉失速現象進行數值模擬。具體的公式推導見文獻[22]。

　　2離心泵失速點預測

　　圖 2 是試驗和計算所得到的揚程對比，可以看到預測值和試驗值的趨勢基本一致，預測值略高，與試驗值的較大偏差為 8%，這是因為數值模擬中對水泵流道的壁面做了光滑性假定。

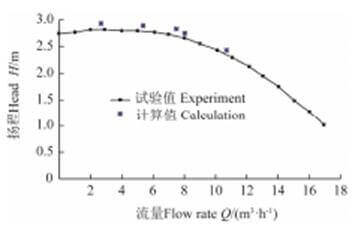

圖 2 揚程預測對比

　　為了預測水泵旋轉失速，將泵進口處從額定流量 Qd(Qd=10.7 m3/h)減小。因為在失速過程中總是伴隨著壓力的降低，參照文獻[23]的方法，用壓力場中的低壓區表征失速團。如圖 3 所示，以深藍色區域代表失速團。從圖中可以看到，在 0.75Qd 工況，葉輪中各個流道分布基本一致，隨著流量減小，葉輪中出現了兩兩交替分布的失速團。當流量進一步減小，小于 0.70Qd 以后，失速團在葉輪中所占面積逐漸增大，失速通道和非失速通道內壓力分布的差異也逐漸增大。

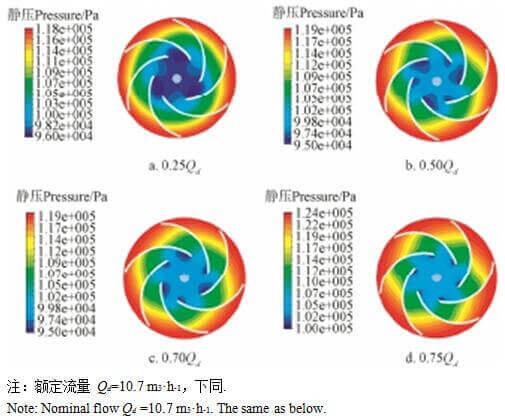

圖 3 不同流量下葉輪中截面時間平均壓力分布

　　在本文中，將流量小于 0.75Qd 的工況定義為失速工況。選擇非失速工況 1.0Qd 和 0.75Qd，以及失速工況0.70Qd、0.50Qd 和 0.25Qd 進行計算。

　　3 隔舌區流動特征分析

　　在工況 0.70Qd，0.50Qd 和 0.25Qd 下都發生了旋轉失速，流動狀態基本類似，本文選擇 0.25Qd 工況分析離心泵內部的流動。圖 4 所示的是 0.25Qd 工況下一個失速周期內離心泵中間截面上的瞬時壓力分布。

　　注：0.25Qd 工況下，圖 4a、4b、4c 為非失速流道轉過隔舌區的過程，圖 4d、4e、4f 為非失速流道轉過隔舌區的過程，A～F 代表不同的葉輪流道，T 是葉片通過周期，t 表示時間，下同。

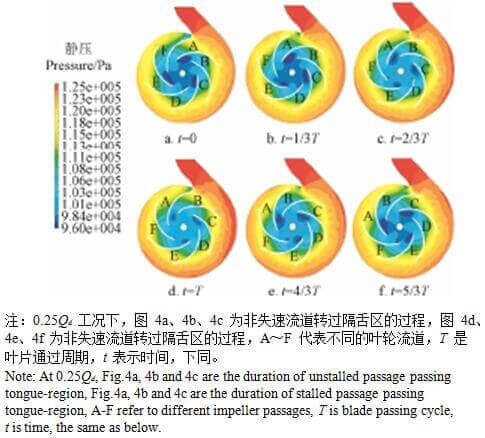

　　圖 4 離心泵中截面不同時刻的壓力分布

　　從圖 4 中可以明顯看到葉輪中的壓力分布不均，3 個失速團在葉輪中交替分布，位于葉輪流道的進口處，隨著葉輪一起旋轉。其中 A 為非失速流道，B 為失速流道。圖 4a、4b、4c 表示非失速流道轉過隔舌區的過程中壓力分布的變化，其中 T 為葉輪一個流道轉過隔舌的時間。t=0時刻，流道 A 進口到出口的逆壓梯度較大，隨著葉輪旋轉，逆壓梯度發生改變。t=1/3T，流道進口處出現局部的低壓區。t=2/3T，葉片壓力面靠近流道出口處的逆壓梯度較大，并且有低壓區的存在，容易發生流動分離。t=T，流道 A 完全轉過隔舌，此時從進口到出口的逆壓梯度較小，低壓區消失。圖 4d、4e、4f 表示失速流道 B 轉過隔舌區的過程中壓力分布的變化。可以看到，由于失速團的存在，流道 B 從進口到出口的逆壓梯度比流道 A 更大。隨著葉輪旋轉，失速團的形狀也發生變化。從 t=T 到t=5/3T，失速團在葉輪中所占面積增大。同樣，葉片壓力面靠近流道出口處有更明顯的低壓區存在。t=2T，流道 B將完全轉過隔舌，其流動與 t=0 時刻流道 F 的流動相類似，逆壓梯度突然減小，失速團所占面積減小。

　　圖 5 表示離心泵不同時刻的流線圖。可以看到葉輪中 3 個失速團交替分布，位于葉輪流道的進口處。靠近隔舌區域，葉輪中的流動更為紊亂，而遠離隔舌區域，流動比較順暢。圖 5a、5b、5c 表示非失速流道轉過隔舌區的過程中內部流動的變化。t=0 時刻，由于流道從進口到出口的逆壓梯度較大，流道 A 中流動紊亂，此時該流道和失速流道的流態類似，進出口區都有旋渦。t=1/3T，流道 A 轉過隔舌處的局部區域流態得到改善。緊接著，t=2/3T，葉片吸力面逐漸遠離隔舌端，靠近吸力面處的流動變得順暢，而葉片壓力面逐漸靠近隔舌，在靠近壓力面出口處仍有旋渦。t=T，流道 A 完全轉過隔舌，逆壓梯度減小，壓力面上的旋渦也消失，流動較為順暢。圖 5d、5e、5f 表示失速流道 B 轉過隔舌區的過程中流動的變化。可以看到，由于失速團的存在，流道進口處發生了一定堵塞，在流道出口處靠近壓力面處產生了更大的旋渦。t=5/3T，該位置的旋渦區域繼續增大。t=2T，流道 B 完全轉過隔舌，此時的流動與 t=0 時刻流道 F 的流動相類似，逆壓梯度減小，堵塞作用減小。從以上可以看到，當葉片壓力面靠近隔舌區域時，在流道出口靠近壓力面處都有失速團的出現，這種流動現象被稱之為“固定失速”。

　　圖 5 離心泵內部不同時刻的流線圖

　　4 隔舌區壓力脈動分析

　　采用歐拉相似率對瞬態壓力值進行無量綱化處理，并定義壓力系數 Cp 為：

　　C p (pi − p)/0.5ñ u2 (1)

　　式中：u2 為葉輪出口圓周速度，m/s;pi 為瞬態靜壓值，Pa; p 為平均靜壓值，Pa;ρ 為水的密度，kg/m3。

　　圖 6 表示在旋轉失速工況下，蝸殼隔舌區附近監測點 P1、P3 和 P5 的壓力脈動時域圖。從圖中可以看到，受到葉輪中兩兩交替分布的失速團和隔舌的影響，3 個測點的壓力脈動波形呈現出明顯的周期性。隔舌處監測點P1 的壓力脈動變化幅度較大，沿著流動方向，壓力脈動變化幅值依次減小。并且還可以看到，0.25Qd 下的壓力脈動峰峰值明顯大于 0.5Qd。

　　由快速傅立葉變換得到蝸殼上監測點的壓力脈動頻域圖，其中 fr 為葉輪轉頻，fr =10 Hz。該葉輪的葉片數為6，因此葉頻為 6fr。從圖 7a 中可以看到，在 0.50Qd 下，P1～P5 測點主頻是 3fr。隔舌處 P1 監測點的主頻幅值較高，沿著流動方向，P2～P5 的主頻幅值依次減小。如圖7b 所示，在 0.25Qd 工況下，監測點 P1～P4 的壓力脈動的主頻均是葉頻 6fr，而距離隔舌較遠的監測點 P5 的主頻為 3fr。這是因為當葉輪流道通過隔舌處的時候會有“固定失速”現象。在 0.50Qd 工況下，隔舌區“固定失速”對壓力脈動的影響較弱，旋轉失速的影響占主導，因此主頻是 3fr。而在 0.25Qd 工況下，“固定失速”對壓力脈動的影響增大，削弱了旋轉失速的作用，因此隔舌區的監測點葉頻 6fr 的幅值增大。而在距離隔舌較遠的 P5 點，受“固定失速”影響較小，旋轉失速的影響占主導，主頻是 3fr。

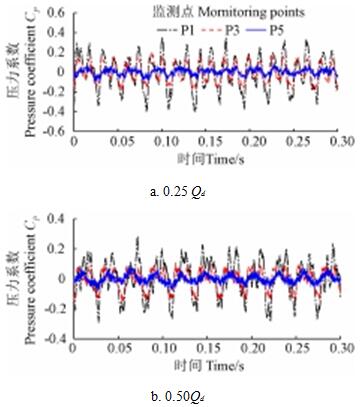

　　圖 6蝸殼上監測點壓力脈動時域圖

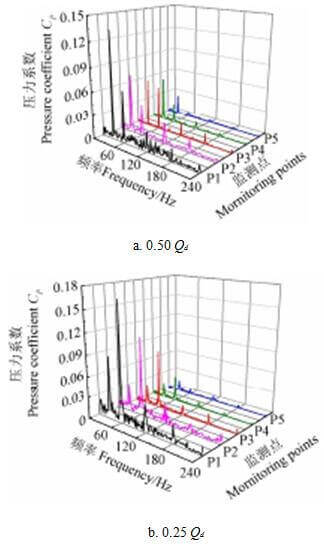

　　圖 7壓力脈動頻域圖

　　由以上分析可知，隔舌處監測點 P1 的壓力脈動主頻幅值較大。下面對不同工況下 P1 處的壓力脈動進行分析。圖 8 表示不同工況下由快速傅立葉變換得到 P1 測點的壓力脈動頻域圖。可以看到，在非失速工況，即在 0.75Qd和 1.0Qd 下，主頻為葉頻 6fr。而當旋轉失速發生以后，即在 0.50Qd 和 0.25Qd 下，由于失速團兩兩交替分布，產生了 3fr 的頻率。隨著流量減小，壓力脈動主頻幅值增大。還可以看到，在非失速工況，雖然壓力脈動幅值隨著流量減小有所增加，但增加不明顯;當進入旋轉失速以后，壓力脈動幅值突然增大，約為非失速工況下的主頻幅值的 2～3 倍。由此可見，失速團對隔舌區的壓力脈動有顯著影響。

　　圖 8不同工況下 P1壓力脈動頻域圖

　　5 結論

　　本文采用大渦模擬方法對離心泵在旋轉失速條件下進行數值模擬，并對不同工況下離心泵隔舌區的流動特征和蝸殼上的壓力脈動進行分析，得到以下結論：

　　1)當流量小于 0.75Qd(Qd 為額定流量)時，葉輪中發生了旋轉失速的流動現象，并且由于隔舌附近逆壓梯度較大，當葉輪流道通過隔舌處時會發生“固定失速”的流動現象。

　　2)在旋轉失速條件下，蝸殼隔舌處的壓力脈動幅值較高，沿著流動方向依次減小。當旋轉失速發生以后，蝸殼上的壓力脈動幅值約為非失速工況下的 2～3 倍，并隨著流量減小，壓力脈動主頻幅值增大。

　　3)在旋轉失速初始階段，隔舌區“固定失速”對壓力脈動的影響較弱，旋轉失速的影響占主導，蝸殼上的壓力脈動主頻為 3fr(fr 為葉輪轉頻);而當流量進一步減小至 0.25Qd 時，隔舌區“固定失速”對壓力脈動的影響占主導，削弱了旋轉失速的作用，蝸殼上靠近隔舌區的壓力脈動主頻為 6fr，而遠離隔舌區的位置受“固定失速”影響較小，旋轉失速的影響占主導，主頻仍是 3fr。
