　　離心泵在小流量工況下運行時，由于葉片頭部沖角增大，水流會在葉片表面發生邊界層分離，當流量進一步減小時，流動分離區會發展成為失速團。失速團會破壞葉輪內部流場的均勻性，從而產生額外的動載荷，容易引發葉片疲勞、斷裂。特別是當失速頻率與離心泵機組固有頻率一致的時候，會引起機組共振，使離心泵的經濟性和安全性都受到嚴重的影響 。因此對離心泵的失速特性進行研究有利于泵的高效、安全、經濟運行。

　　葉片數作為離心泵水力設計中的重要參數，對泵的外特性以及空化性能都有重要影響，而葉片數對離心泵失速特性的影響還鮮見報道。近年來，國內外學者主要針對軸流泵葉輪和離心泵導葉內的失速現象進行了諸多研究，雖然在試驗中也發現了離心泵葉輪內的失速現象，但是對該現象的研究并不多。 PEDERSON 等 采用粒子圖像測速法(Particle image velocimetry, PIV)對一個 6 葉片的離心泵葉輪進行測試，發現了一種前所未有的“交替失速”的流動現象，即失速通道和非失速通道兩兩對稱，并且失速團相對葉輪是靜止的。后來，F(xiàn)ENG等 對一個 6 葉片的帶有導葉的離心泵葉輪進行PIV 和激光多普勒測速儀(Laser Doppler velocimetry,LDV)測量，也在葉輪中發現了類似的“交替失速”流動結構。而 KRAUSE 等 采用高頻 PIV 對一個 5葉片的離心泵葉輪內部流場進行測量，發現在流量小于 0.41 倍額定流量之后，失速團相對葉片開始反向旋轉，發生了“旋轉失速”。ULLUM 等采用LDV 技術對型號為 CR4x2 的 6 葉片離心泵小流量工況進行試驗，發現主頻為 50%葉頻，他由此推測葉輪內部可能發生了“交替失速”;而在 7 葉片的CR90 離心泵中檢測到了 5%轉頻的低頻成分，可能發生了“旋轉失速”。

　　綜上所述，離心泵葉輪中主要存在“交替失速”和“旋轉失速”兩種失速團類型，它們可能與葉片數有關。本文以丹麥技術大學流體力學實驗室的離心泵葉輪為研究對象，采用數值模擬方法探究葉片數對葉輪失速特性的影響，為離心泵葉輪的水力設計和機組運行穩定性提供一定參考。

　　1.計算對象和數值模擬方法

　　如圖 1 所示，是一個低比轉速離心泵葉輪模型，丹麥技術大學流體力學實驗室采用 PIV 和 LDV 技術對該葉輪在深失速工況(0.25Qd，Qd 為額定流量)的內流場進行了試驗。該泵的設計流量 3.06 L/s，設計揚程 1.75 m，額定轉速 725 r/min，進口直徑 71.0mm，出口直徑 190.0 mm，原始葉片數為 6。保持其他幾何參數不變，將葉片數分別設計為 4、5、7，更詳細的幾何尺寸和運行參數見文獻[12]。

　　圖 1 葉輪結構示意圖

　　離心泵在失速工況下運行時，內部流動的特殊性和復雜性對數值模擬方法提出了較高的要求。本文采用改進的亞格子模型 (Sub-grid scale model,SGS)—— 動 態 混 合 非 線 性 模 型 (Dynamic mixednonlinear model, DMNM)，該模型在離心泵失速工況下的表現已經得到了驗證，具體的公式推導可以參考文獻[14]。

　　對葉輪的進口和出口進行了適當?shù)难由煲詼p弱進出口邊界條件對計算精度的影響。由于計算域較復雜，首先采用非結構的六面體網格對單通道計算域進行網格劃分。并對近壁面等流動參數變化較大的區域進行了局部加密。經過網格無關性檢驗，將距壁面的首層網格布置在距壁面 0.01 mm 的位置，6 葉片葉輪的網格總數為 2 381 974，對其他葉輪也按照該方法進行網格劃分。

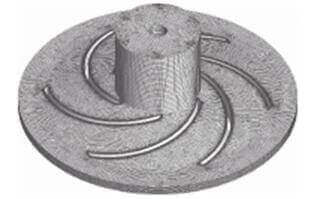

　　圖 2 葉輪計算域及網格

　　圖 3 為離心泵葉輪的軸向截面圖，表示了監視點的分布，每個流道內沿中間流線方向分別設置三個監測點，其中進口處的點沿葉輪反轉方向依次命名為 P1, P2, …, P6。

　　圖 3 監測點布置

　　葉輪進口采用速度進口，平均速度方向沿進口面法向，平均流速大小根據流量給定，本文選擇深失速工況(0.25Qd)進行計算。出口給定壓力值;采用旋轉坐標系，設定轉速為 725 r/min;壁面采用無滑移壁面邊界條件。控制方程在空間上采用有限體積法進行離散，在時間域上采用二階隱式格式進行離散，經過時間無關性分析，并綜合考慮計算效率和計算穩定性，將時間步長取為 0.000 23 s，即葉輪轉動周期的 1/360。物理量空間差分分別為擴散項采用二階中心差分，對流項采用有界中心差分格式，速度壓力解耦采用 SIMPLEC 算法。收斂殘差設置為 1.0×10− ，每個時間步內較大迭代 15 次。

　　2.葉片數對失速團類型影響

　　失速團在葉輪失速的過程中扮演非常重要的角色，在失速過程中總是伴隨著壓力的降低。因此本文參照文獻[15]，將離心泵葉輪壓力場中的低壓區稱為失速團。

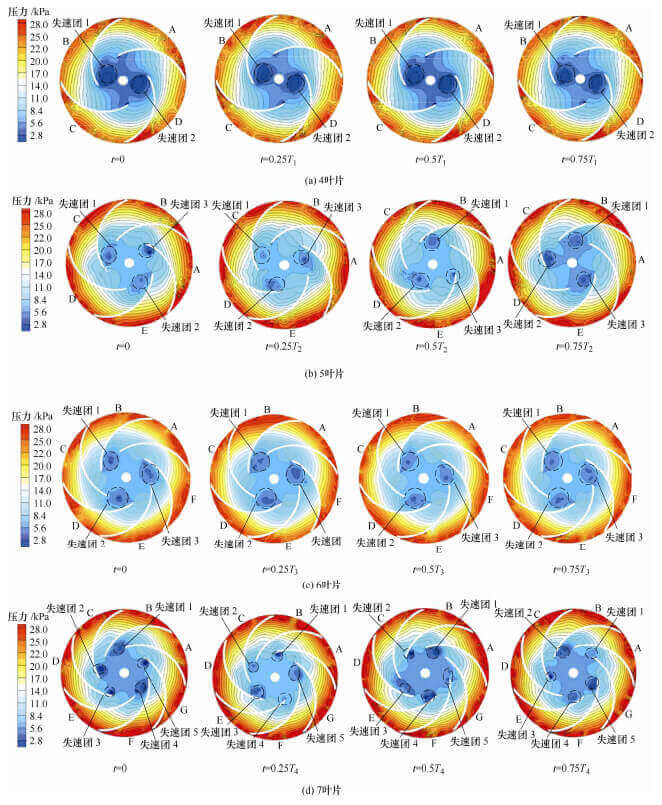

　　圖 4 不同時刻葉輪中間截面上壓力分布

　　圖 4 所示的是葉輪中間截面上不同時刻的壓力云圖。分析葉輪內部的流動情況，可以明顯地看到不同的葉片數下，葉輪中均有失速團的存在。受來流不均的影響，葉輪內部壓力分布不均。

　　葉片數 4、5、6、7 所對應的失速團運動周期分別為 T1、T2、T3 和 T4。當葉片數為 4 時，如圖 4a所示，葉輪內部存在兩個周期對稱的失速團，發生了“交替失速”。整個葉輪流動區域分別存在兩個失速團，每隔一個葉輪流道就存在一個失速團，分布在流通 A 和 C 的進口處，它們的位置基本上是兩兩交替，呈周期性對稱，因此也稱之為“交替失速”。這可能是因?yàn)楫?dāng)葉片數為偶數時，存在兩兩周期對稱的失速團，在相鄰兩個失速團之間的區域受到的影響一個是增大沖角，一個是減小沖角，因而互相抵消，也就缺少了傳播的動力。并且可以看到隨著時間的推進，盡管失速團位置相對葉輪是靜止的，但是由于失速團引起的旋渦不斷的生成與脫落，失速團的大小和形態也發生周期性的變化。當葉片數為 6 時，如圖 4c 所示，葉輪內部有三個失速團。與葉片數為 4 時的失速狀況相類似，也發生了“交替失速”。這與 PEDERSEN 等在 PIV 試驗中觀測到的現象是一致的。

　　當葉片數為 5 時，葉輪流道內共存在三個失速團，分別命名為失速團 1、失速團 2、失速團 3。可以很直觀地看到三個失速團，在葉輪中低速旋轉。圖 4b 中顯示了一個旋轉失速周期內失速團的運動情況。t=0 時刻，失速團 1、2、3 分別位于流道 B、D、E 中。失速團 1、2 面積較大，幾乎占據了整個流道進口區域，而失速團 3 面積 2 較小，且位于葉片進口吸力面一側。隨后，t=0.25T2 時刻，失速團 1的面積開始變小，而失速團 2 經過反向旋轉，已完全進入到流道 C 中，失速團 3 面積增大，幾乎堵塞了流道 E 的進口。t=0.5T2 時刻，失速團 1 進入到 A流道，位于葉片吸力面。而失速團 2 收縮，失速團3 剛旋轉到 B 流道內。當 t=0.75T2 時刻，失速團 1收縮并有向流道 E 運動的趨勢，失速團 2 旋轉到流道 B 中。隨后，葉輪內壓力場的分布和 t=0 時刻相類似，一個旋轉失速周期結束。這是因?yàn)?3 個分離團的分離程度不一樣，因而對附近區域的影響就不一樣，不能抵消，也就存在傳播的動力。而當葉片數為 7 時，葉輪中的流動情況與 5 葉片相類似，同樣發生了旋轉失速的流動現象，但是失速團的數目增加到 5，如圖 4d 所示。

　　3-21葉片數對失速團特性參數影響

　　3.1

　　-15交替失速

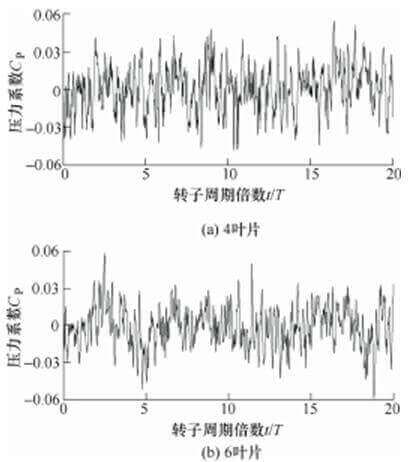

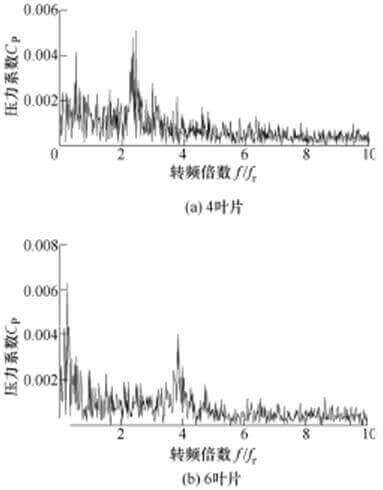

　　當葉片數為偶數時，離心泵葉輪中會發生“交替失速”的流動現象。該失速條件下，失速團相對于葉輪靜止，由于失速流道內的旋渦不斷形成和脫落，失速團會呈現周期性變化。下面通過壓力脈動信號來分析失速團個數，轉速和失速頻率等特性參數。圖 5 為失速流道進口處的測點所記錄的壓力脈動時域圖(T 為葉輪轉動周期)，可以看到交替失速發生時，4 葉片和 6 葉片葉輪所產生的壓力脈動大小基本一致。對它們進行頻譜變換，得到如圖 6 所示的壓力脈動頻域圖。從圖中可知，當葉片數為 4 時，失速頻率為 6.28 Hz，是轉頻的 0.52 倍;當葉片數為 6 時，失速頻率為 2.6 Hz，是轉頻的 0.215 倍。在“交替失速”條件下，葉片數對失速頻率有很大影響，4 葉片葉輪的失速頻率約是 6 葉片的 2.4 倍。

　　圖 5 壓力脈動時域圖

　　
圖 6 壓力脈動頻域圖

　　3.2 旋轉失速

　　當葉片數為奇數時，離心泵葉輪中會發生旋轉失速。下面通過壓力脈動信號來分析失速團個數，轉速和失速頻率等特性參數。為便于觀察失速團的傳播速度及方向，將 P1～P5 所記錄的壓力脈動信號放在同一個坐標下，并對縱坐標做了平移，如圖 7a所示。可以看到，P1～P5 所記錄的壓力脈動隨時間的變化曲線形狀基本類似，并存在一定的相位差。失速團的傳播方向是從點 P1 經過點 P2、P3、P4 傳到點 P5。本文采用以下方法判別失速團個數：N=TC/TO，其中 TC 為 5 個監視點對壓力脈動信號測得的失速團的旋轉周期，TO 為單個監視點測得的壓力脈動波動周期。所以由圖 7a 可知 TC=3TO，失速團數目為 3，與流場壓力云圖中所觀測到的結果一致。同樣，對于 7 葉片葉輪，所記錄的壓力脈動隨時間的變化如圖 7b 所示，按照上述辦法可以計算出失速團個數為 5。

　　圖 7 壓力脈動時域圖

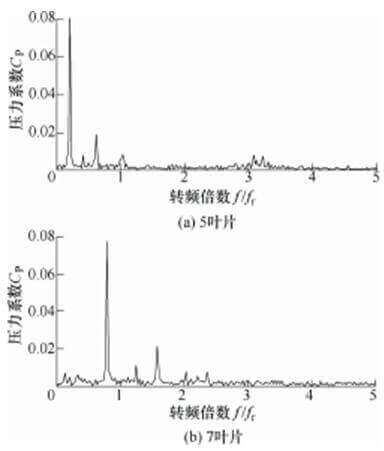

　　選擇監視點 P1 所記錄的壓力脈動數據進行快速傅里葉變換，得到如圖 8a 所示的頻譜圖。從圖中可以看到，主頻是 2.49 Hz，它是轉頻的 20.5%，該頻率就是失速的特征頻率，因此失速頻率

　　fs = 2.49 Hz 。對失速團沿周向傳播的速度

　　所以，失速團的轉速為葉輪轉速的 6.9%。

　　同理可得，當葉片數為 7 時， fs =9.52 Hz，如圖 8b 所示。按照相同的計算方法可得失速團的旋轉速度為 11.96 rad/s，為葉輪轉速的 15.8%。可以看到，隨著葉片數增多，葉輪的失速頻率隨之增大，7 葉片葉輪的失速頻率是 5 葉片的 3.8 倍。另外，失速團的轉速也隨之變大，7 葉片葉輪失速團的轉速約是 5 葉片的 1.8 倍,。而在壓縮機中觀測到的失速團轉速通常在葉輪轉速的 0.45 和 0.60 之間，可能正是因?yàn)殡x心泵葉片數遠小于壓縮機的葉片數，離心泵中旋轉失速團的傳播速度也遠小于壓縮機。

　　圖 8 頻譜分析

　　4.結論

　　采用改進的 SGS 模型——動態混合非線性模型對不同葉片數的離心泵葉輪內部流動進行了數值計算，并分析了失速團運動和失速團的特征參數，得到以下結論。

　　(1) 葉片數對葉輪內部失速團的類型有顯著影響。當葉片數為偶數時，會發生“交替失速”的流動現象;當葉片數為奇數時，會發生“旋轉失速”的流動現象。

　　(2) 當發生“交替失速”時，葉片數增多，失速團的數量也隨之增多，失速頻率也隨之變化，4葉片葉輪失速團的失速頻率約是 6 葉片的 2.4 倍。

　　(3) 當發生“旋轉失速”時，葉片數增多，失速團的數量也隨之增多，轉速變大，失速頻率也隨之增大，7 葉片葉輪失速團的轉速約是 5 葉片的 1.8倍，失速頻率是它的 3.8 倍。
