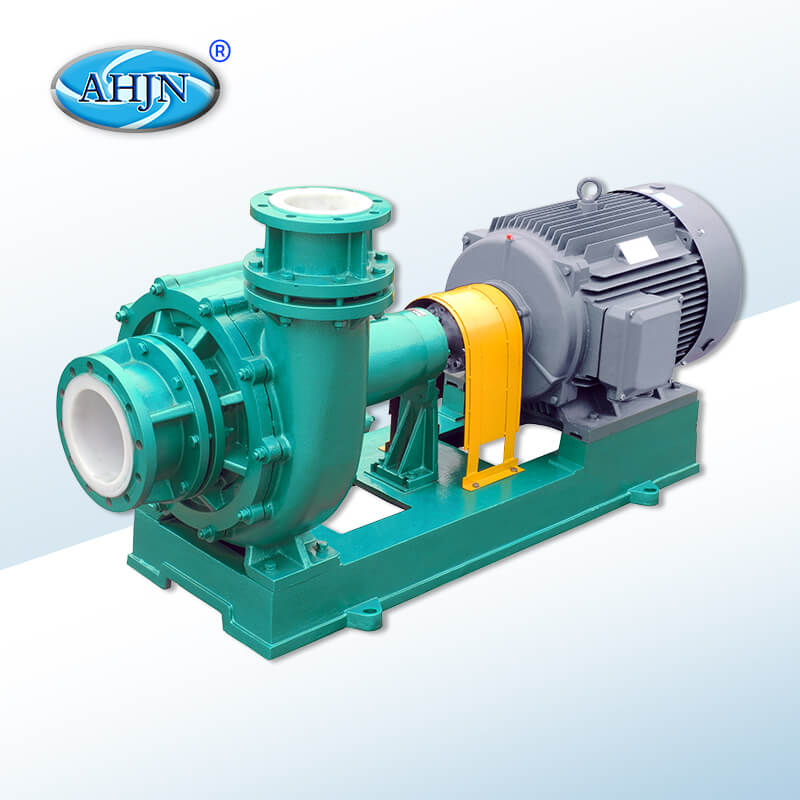

FMB耐腐耐磨砂漿泵

泵閥產品簡介：

產品說明書下載

品牌廠家：JiangNan/江南泵業

產品別名：FMB砂漿泵|FMB耐腐耐磨泵

主要材質：超高分子

流量范圍：2-1800m³/h

揚程范圍：15-84m

功率范圍：1.5-250kw

特別說明：產品圖片及參數跟實際產品略有差異;

定制說明：一切規格按照客戶實際情況或量身定制，支持非標定制。

庫存配送：全國送貨保障！

化工泵詳情化工泵答疑(8)泵閥訂購

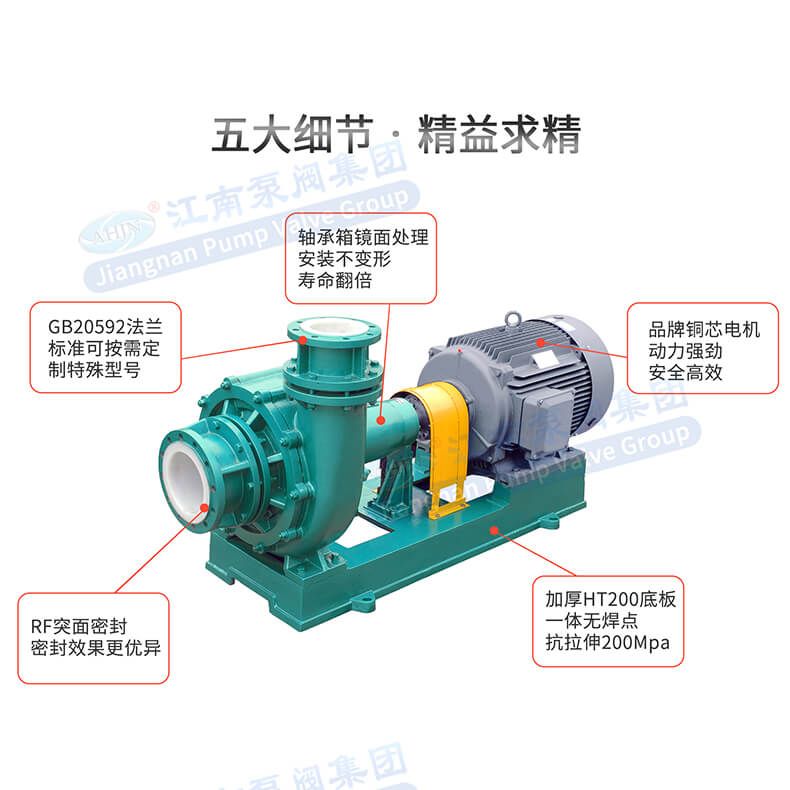

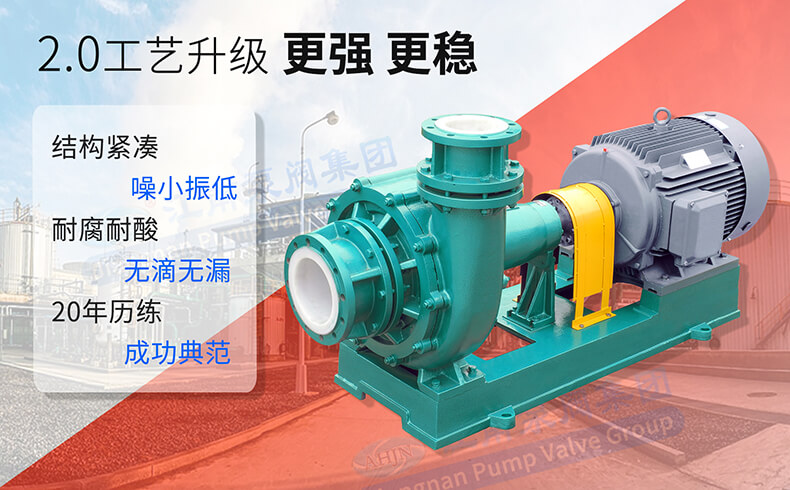

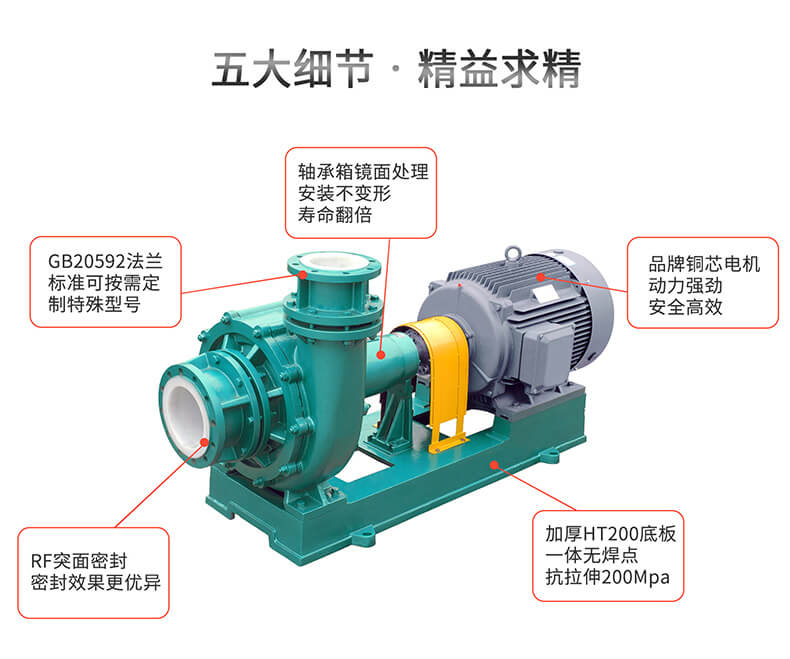

FMB耐腐耐磨砂漿泵產品概述

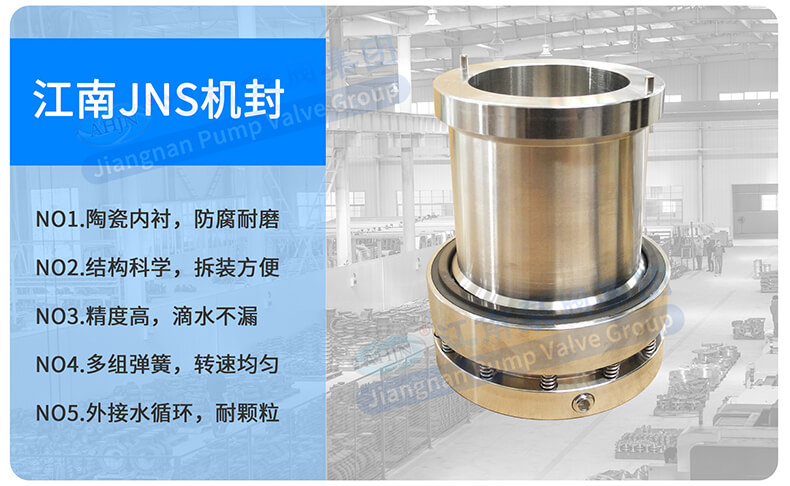

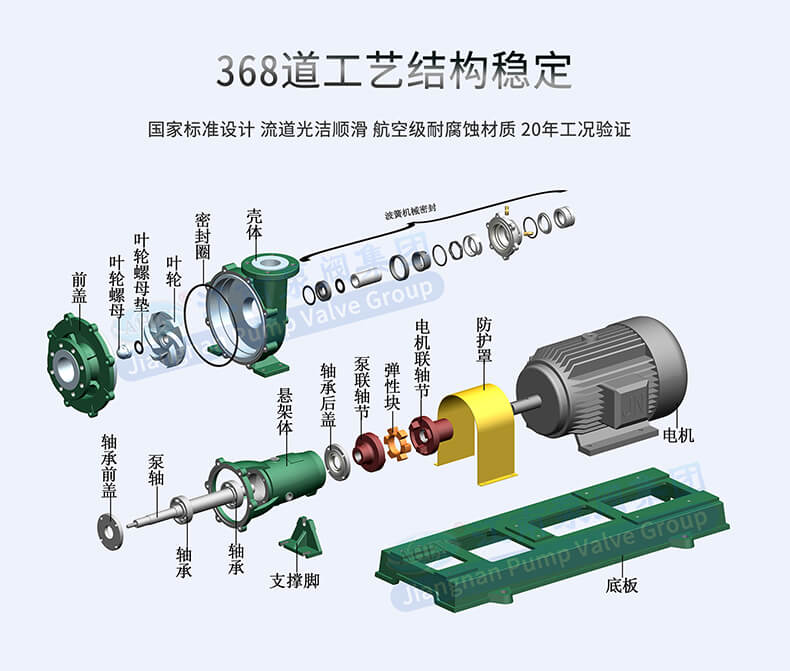

　　FMB耐腐耐磨砂漿泵簡稱“FMB砂漿泵”，過流部件采用鋼襯目前國內新一代耐腐耐磨合金制造。該泵集優異的耐磨性、耐沖擊性、耐腐蝕性和耐高溫性等突出的優點于一身,設計有K形動力密封(FMB-ZK)、內裝單端面機械密封(FMB-ND)、內裝雙端面機械密封(FMB-NS)三種密封結構，能適應各種工況。

　　FMB耐腐耐磨砂漿泵特別適合輸送酸、堿性清液或料漿;冶煉行業各種腐蝕性礦漿;各種有機酸，強氧化劑，環保行業各類污水等，應用范圍十分廣泛。

　　安徽江南有限公司堅持品牌化運營，制造的耐腐耐磨泵、砂漿泵具有耐磨性，耐沖擊，耐腐蝕，耐高溫性突出，運行穩定可靠，噪音低，振動小，壽命長等優點。適用領域

序號	型號(Model)	轉速(Rev) =2900r/min 介質密度(Medium density)=1000kg/m ³
		流量	揚程	效率	進口	出口	汽蝕余量	電機功率	整機重量
		Flow	Pump head	η	Inlet	Outlet	Npsh	Power	Weight
		(m³/h)	(m)	(%)	(mm)	(mm)	(m)	(kw)	(kg)
1	FMB32-25-125	3.6	20	18	Ф32	Ф25	3	1.5	95
2	FMB32-25-160	3.6	32	13	Ф32	Ф25	3	2.2	105
3	FMB40-32-125	6.3	20	21	Ф40	Ф32	3	2.2	110
4	FMB40-32-160	6.3	32	25	Ф40	Ф32	3	3	110
5	FMB50-32-125	12.5	20	42	Ф50	Ф32	3	3	110
6	FMB50-32-160	12.5	32	40	Ф50	Ф32	3	4	120
7	FMB50-40-200	12.5	50	30	Ф50	Ф40	5	7.5	170
8	FMB65-50-125	25	20	53	Ф65	Ф50	3.5	4	130
9	FMB65-50-160	25	32	51	Ф65	Ф50	3.5	7.5	145
10	FMB65-50-200	25	50	46	Ф65	Ф50	3.5	11	210
11	FMB65-50-250	25	80	30	Ф65	Ф50	3.5	22	250
12	FMB80-65-125	50	20	56	Ф80	Ф65	4	7.5	150
13	FMB80-65-160	50	32	55	Ф80	Ф65	4	11	180
14	FMB80-65-200	50	50	49	Ф80	Ф65	4	18.5	265
15	FMB80-65-250	50	80	49	Ф80	Ф65	4	30	450
16	FMB100-80-125	100	20	57	Ф100	Ф80	4.5	15	240
17	FMB100-80-160	100	32	60	Ф100	Ф80	4.5	18.5	290
18	FMB100-80-200	100	50	56	Ф100	Ф80	5	30	440
19	FMB125-100-125	150	20	60	Ф125	Ф100	5.5	18.5	480
20	FMB125-100-160	150	32	58	Ф125	Ф100	5.5	30	520
21	FMB125-100-200	150	40	55	Ф125	Ф100	5.5	37	530

序號	型號(Model)	轉速(Rev) =1450r/min介質密度(Medium density)=1000kg/m³
		流量	揚程	效率	進口	出口	汽蝕余量	電機功率	整機重量
		Flow	Pump head	η	Inlet	Outlet	Npsh	Power	Weight
		(m³/h)	(m)	(%)	(mm)	(mm)	(m)	(kw)	(kg)
1	FMB50-32-125	6.3	5	37	Ф50	Ф32	3	0.75	80
2	FMB50-32-160	6.3	8	35	Ф50	Ф32	3	0.75	80
3	FMB50-40-200	6.3	12.5	35	Ф50	Ф40	5	1.5	115
4	FMB65-50-125	12.5	5	45	Ф65	Ф50	3.5	1.1	110
5	FMB65-50-160	12.5	8	43	Ф65	Ф50	3.5	1.1	115
6	FMB65-50-200	12.5	12.5	39	Ф65	Ф50	3.5	2.2	160
7	FMB65-50-250	12.5	20	37	Ф65	Ф50	3.5	4	240
8	FMB65-50-315	12.5	32	39	Ф65	Ф50	3.5	7.5	270
9	FMB80-65-125	25	5	48	Ф80	Ф65	4	1.5	130
10	FMB80-65-160	25	8	53	Ф80	Ф65	4	1.5	135
11	FMB80-65-200	25	12.5	45	Ф80	Ф65	4	3	170
12	FMB80-65-250	25	20	42	Ф80	Ф65	4.5	5.5	270
13	FMB80-50-315	30	32	39	Ф80	Ф50	5	7.5	295
14	FMB80-65-315	25	32	39	Ф80	Ф65	5	11	295
15	FMB80-65-400	25	50	35	Ф80	Ф65	5	22	480
16	FMB100-80-125	50	5	52	Ф100	Ф80	5	1.5	165
17	FMB100-80-160	50	8	55	Ф100	Ф80	5	2.2	220
18	FMB100-80-200	50	12.5	52	Ф100	Ф80	5	4	340
19	FMB100-80-250	50	20	50	Ф100	Ф80	5	7.5	390
20	FMB100-80-315	50	32	46	Ф100	Ф80	5	15	450
21	FMB100-80-400	50	50	42	Ф100	Ф80	5	22	520
22	FMB125-100-160	100	8	56	Ф125	Ф100	5	11	480
23	FMB125-100-200	100	12.5	54	Ф125	Ф100	5	15	500
24	FMB125-100-250	100	20	52	Ф125	Ф100	5	18.5	550
25	FMB125-100-315	100	32	49	Ф125	Ф100	5.5	30	680
26	FMB125-100-400	100	50	46	Ф125	Ф100	5.5	37	720
27	FMB150-125-200	200	12.5	56	Ф150	Ф125	5.5	22	720
28	FMB150-125-250	200	20	53	Ф150	Ф125	5.5	30	780
29	FMB150-125-315	200	32	48	Ф150	Ф125	6	45	850
30	FMB150-125-400	200	50	43	Ф150	Ф125	6	75	1100
31	FMB200-150-250	400	20	56	Ф200	Ф150	7	55	890
32	FMB200-150-315	400	32	59	Ф200	Ф150	7	75	1120
33	FMB200-150-400	400	50	62	Ф200	Ф150	7	110	1480
34	FMB250-200-250	650	20	68	Ф200	Ф150	7.5	75	1150
35	FMB250-200-315	650	32	66	Ф200	Ф150	7.5	110	1620
36	FMB250-200-400	650	50	65	Ф200	Ф150	7.5	132	1880
37	FMB300-250-315	1000	32	70	Ф300	Ф250	8	160	2150
38	FMB300-250-400	1000	50	66	Ф300	Ф250	8	250	2800

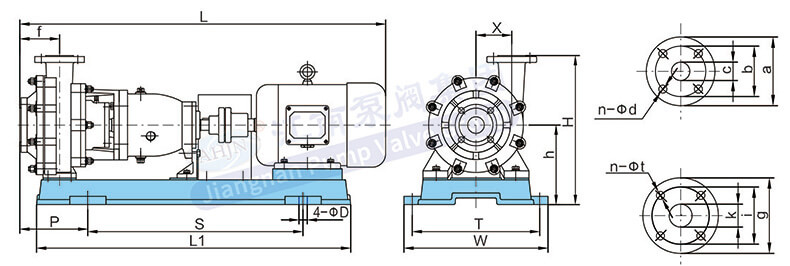

序號	型號	外　型　安　裝　尺　寸											進口法蘭尺寸				出口法蘭尺寸
	型號	Outside and installing size											Inlet flange size				Exit flange size
	Model	L	L1	S	P	f	W	T	H	h	X	D	c	a	b	n-φd	k	g	i	n-φt
1	FMB32-25-125	827	775	485	185	100	370	320	347	197	74.5	24	32	140	100	4-φ18	25	115	75	4-φ13.5
2	FMB32-25-160	985	880	600	182	102	385	335	408	232	90	24	32	140	100	4-φ18	25	115	75	4-φ13.5
3	FMB40-32-160	985	880	600	182	102	385	335	416	232	93.5	24	40	150	110	4-φ18	32	140	100	4-φ18
4	FMB50-32-160	990	880	600	182	102	385	335	416	232	93.5	24	50	165	125	4-φ18	32	140	100	4-φ18
5	FMB50-40-200	1100	950	650	205	120	435	385	450	240	108	25	50	165	125	4-φ18	40	150	110	4-φ18
6	FMB65-50-160	1100	630	650	200	113	435	385	407	232	95	25	65	185	145	4-φ18	50	165	125	4-φ18
7	FMB65-50-200	1255	1128	740	228	120	500	435	470	260	105	25	65	185	145	4-φ18	50	165	125	4-φ18
8	FMB65-50-250	1340	1190	800	230	130	480	530	585	325	165	25	65	185	145	4-φ18	50	165	125	4-φ18
9	FMB65-50-315	1165	1110	740	230	130	530	480	585	325	165	25	65	185	145	4-φ18	50	165	125	4-φ18
10	FMB80-65-160	1245	1130	740	233	125	500	435	470	260	110	25	80	200	160	8-φ18	65	185	145	4-φ18
11	FMB80-65-200	1320	1140	740	237	130	490	440	480	260	125	25	80	200	160	8-φ18	50	165	125	4-φ18
12	FMB80-50-250	1520	1465	940	264	125	600	550	605	325	170	25	80	200	160	8-φ18	50	165	125	4-φ18
13	FMB80-50-315	1181	1140	740	228	125	490	440	585	305	170	25	80	200	160	8-φ18	50	165	125	4-φ18
14	FMB80-65-315	1340	1110	740	250	135	530	480	595	325	170	25	80	200	160	8-φ18	65	185	145	4-φ18
15	FMB100-80-160	1320	1130	740	245	139	500	435	470	260	110	25	100	220	180	8-φ18	80	200	160	8-φ18
16	FMB100-80-200	1495	1350	945	264	130	590	535	530	300	125	25	100	220	180	8-φ18	80	200	160	8-φ18
17	FMB100-80-315	1400	1350	940	264	144	540	490	630	350	160	25	100	220	180	8-φ18	80	200	160	8-φ18
18	FMB125-100-315	1830	1500	940	468	328	620	550	760	440	190	25	125	250	210	8-φ18	100	220	180	8-φ18
19	FMB125-100-400	1830	1500	940	475	335	620	550	910	475	223	25	125	250	210	8-φ18	100	220	180	8-φ18
20	FMB150-125-315	1950	1500	940	496	356	620	550	945	475	223	25	150	285	240	8-φ18	125	250	210	8-φ18
21	FMB150-125-400	2070	1620	1060	522	362	670	600	1012	510	270	28	150	285	240	8-φ18	125	250	210	8-φ18
22	FMB200-150-315	2070	1620	1060	528	368	670	600	1022	510	270	28	200	340	295	12-φ22	150	285	240	8-φ18
23	FMB200-150-400	2338	1890	1240	528	368	790	720	1042	530	270	36	200	340	295	12-φ22	150	285	240	8-φ18
24	FMB250-200-400	2420	1890	1240	535	375	790	720	1102	580	305	36	250	405	355	12-φ22	200	340	295	12-φ22
