泵閥產品簡介：
|
| 序號 | 型號 | 流量 | 揚程 | 效率 | 口徑 | 口徑 | 汽蝕余量 | 電機功率 | 轉速 |
| Flow | Pump head | η | CAL | CAL | Npsh | Power | Speed | ||
| (Model) | (m³/h) | (m) | (%) | (mm) | (mm) | (m) | (kw) | (r/min) | |
| 1 | GBF25-15 | 2.5 | 15 | 34 | 25 | 25 | 4 | 0.75 | 2900 |
| 2 | GBF32-20 | 3.6 | 20 | 44 | 32 | 32 | 4 | 1.1 | 2900 |
| 3 | GBF40-20 | 6.3 | 20 | 46 | 40 | 40 | 4 | 1.5 | 2900 |
| 4 | GBF40-30 | 6.3 | 30 | 40 | 40 | 40 | 4 | 2.2 | 2900 |
| 5 | GBF40-50 | 6.3 | 50 | 46 | 40 | 40 | 4 | 5.5 | 2900 |
| 6 | GBF50-20 | 12.5 | 20 | 57 | 50 | 50 | 4 | 2.2 | 2900 |
| 7 | GBF50-30 | 12.5 | 30 | 51 | 50 | 50 | 4 | 3 | 2900 |
| 8 | GBF50-50 | 12.5 | 50 | 58 | 50 | 50 | 4 | 5.5 | 2900 |
| 9 | GBF65-20 | 25 | 20 | 65 | 65 | 65 | 4 | 3 | 2900 |
| 10 | GBF65-30 | 25 | 30 | 60 | 65 | 65 | 4 | 5.5 | 2900 |
| 11 | GBF65-50 | 25 | 50 | 54 | 65 | 65 | 4 | 7.5 | 2900 |
| 12 | GBF80-20 | 40 | 20 | 67 | 80 | 80 | 4 | 4 | 2900 |
| 13 | GBF80-30 | 45 | 30 | 66 | 80 | 80 | 4 | 7.5 | 2900 |
| 14 | GBF80-50 | 50 | 50 | 71 | 80 | 80 | 4 | 15 | 2900 |
| 15 | GBF80-80 | 50 | 80 | 59 | 80 | 80 | 4 | 22 | 2900 |
| 16 | GBF100-20 | 100 | 20 | 35 | 100 | 100 | 4 | 11 | 2900 |
| 17 | GBF100-30 | 100 | 30 | 46 | 100 | 100 | 4 | 15 | 2900 |
| 18 | GBF125-18 | 80 | 18 | 68 | 125 | 125 | 4 | 7.5 | 1450 |
| 19 | GBF150-15 | 100 | 15 | 77 | 150 | 150 | 4 | 7.5 | 1450 |
| 20 | GBF150-30 | 150 | 30 | 73 | 150 | 150 | 4 | 22 | 1450 |
| 21 | GBF200-20 | 400 | 20 | 79 | 200 | 200 | 4 | 37 | 1450 |

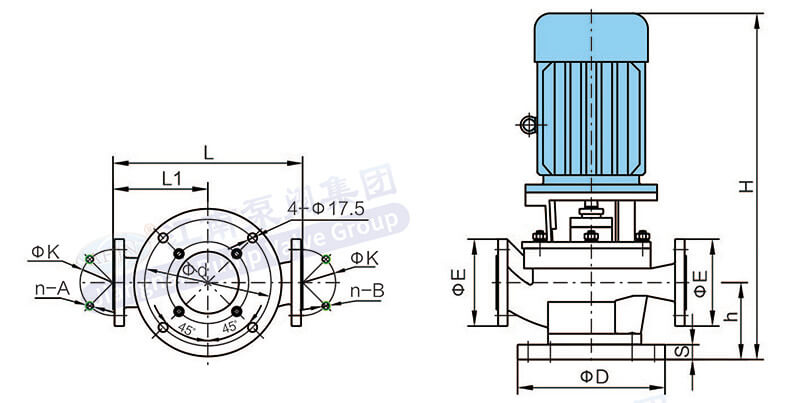

| 序號 | 型號 | 外 型 安 裝 尺 寸 | 進口法蘭尺寸 | 出口法蘭尺寸 | ||||||||
| Outside and installing size | Inlet flange size | Exit flange size | ||||||||||
| Model | L | L1 | H | h | S | D | d | K | n-A | K | n-B | |
| 1 | 40GBF-30 | 354 | 177 | 590 | 126 | 28 | 280 | 240 | 110 | 4-M16 | 110 | 4-Φ17.5 |
| 2 | 50GBF-30 | 360 | 180 | 660 | 146 | 28 | 280 | 240 | 125 | 4-M16 | 125 | 4-M16 |
| 3 | 65GBF-30 | 360 | 180 | 720 | 149 | 28 | 280 | 240 | 145 | 4-Φ17.5 | 145 | 4-Φ17.5 |
| 4 | 80GBF-30 | 400 | 200 | 730 | 156 | 28 | 300 | 260 | 160 | 8-M16 | 160 | 8-M16 |
| 5 | 100ZBF-30 | 440 | 220 | 900 | 173 | 28 | 320 | 280 | 180 | 8-M16 | 180 | 8-M16 |
1、 GBF氟塑料管道泵 工作原理; GBF氟塑料管道泵是依靠旋轉的葉輪對液體產生作用力把原動機的機械能傳遞給液體.2、GBF氟塑料管道泵一般特點;(1)水沿GBF氟...
氟塑料管道泵安裝過程中很有可能發生損壞,因此在首次使用氟塑料管道泵之前,需進行大范圍的例行檢查工作.之后在每次使用前同樣要進行全面的檢查,如若...
襯氟管道泵采用優秀水力模型和采用離心泵之性能參數,在一般立式泵的基礎上進行巧妙組合設計而成.具有特強的耐腐蝕性能,可替代316l不銹鋼、鈦合金等貴...
GBF氟塑料管道泵是單吸單級或多級離心泵的一種，屬立式結構，因其進出口在同一直線上，且進出口口徑相同，仿似一段管道，可安裝在管道的任何位置故...
