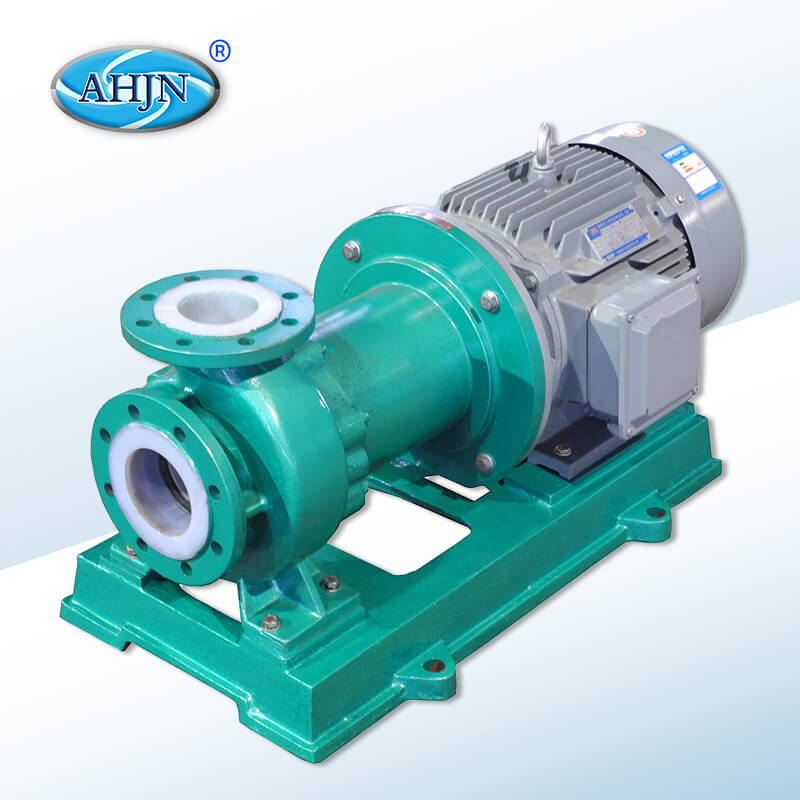

CQB重型襯氟磁力驅動泵
別名：CQB襯氟磁力泵|CQB四氟磁力泵
型號：CQB
品牌：江南
材質：襯氟
流量：0.5-120 m3/h
揚程：1.5-50 m
功率：0.025-18.5 Kw
- CQB重型襯氟磁力驅動泵簡稱為“CQB重型磁力泵”，采用磁力耦合傳動，不存在動密封點，因此防止了一般軸傳動式離心泵軸封外跑、冒、滴、漏的現象的塑料磁力泵類型。
- CQB重型襯氟磁力驅動泵過流部件采用氟塑料及高純度工業陶瓷制成，具有優異的耐腐性及密封性，因此本產品被廣泛適用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等行業。
- CQB重型襯氟磁力驅動泵可輸送介質：輸送任意濃度的酸性、堿性、油類、稀有貴重液體、毒性液體、揮發性的化學介質。特別是易燃、易漏、易爆液體化學介質的輸送。
- 安徽江南泵閥是研發制造型氟塑料磁力泵廠家.
| 序號 | 型號(Model) | 轉速(Rev) =2900r/min 介質密度(Medium density)=1000kg/m3 | |||||||
| 流量 | 揚程 | 效率 | 進口 | 出口 | 汽蝕余量 | 電機功率 | 整機重量 | ||
| Flow | Pump head | η | Inlet | Outlet | Npsh | Power | Weight | ||
| (m3/h) | (m) | (%) | (mm) | (mm) | (m) | (kw) | (kg) | ||
| 1 | CQB40-25-200F | 6.3 | 50 | 25 | φ40 | φ25 | 4.5 | 5.5 | 100 |
| 2 | CQB50-32-200F | 12.5 | 50 | 32 | φ50 | φ32 | 3.5 | 7.5 | 150 |
| 3 | CQB65-40-200F | 20 | 50 | 48 | φ65 | φ40 | 4 | 11 | 180 |
| 4 | CQB80-65-160F | 50 | 32 | 60 | φ80 | φ65 | 4 | 11 | 180 |
| 5 | CQB80-50-200F | 50 | 50 | 60 | φ80 | φ50 | 4 | 18.5 | 195 |
| 6 | CQB100-80-125F | 100 | 20 | 62 | φ100 | φ80 | 5 | 11 | 180 |
| 7 | CQB100-80-160F | 100 | 32 | 56 | φ100 | φ80 | 5 | 18.5 | 220 |
| 序號 | 系列型號 | 外 型 安 裝 尺 寸 | 進口法蘭尺寸 | 出口法蘭尺寸 | ||||||||||||||
| Outside and installing size | Inlet flange size | Exit flange size | ||||||||||||||||
| Model | L | B | S | P | W | T | H | h | f | c | a | b | n-φd | k | g | i | n-φt | |
| 1 | CQB40-25-200F | 760 | 615 | 380 | 35 | 390 | 350 | 420 | 240 | 95 | 40 | 150 | 110 | 4-Ф17.5 | 25 | 115 | 85 | 4-Ф13.5 |
| 2 | CQB50-32-200F | 760 | 615 | 380 | 35 | 390 | 350 | 420 | 240 | 95 | 50 | 165 | 125 | 4-Ф17.5 | 32 | 140 | 100 | 4-Ф17.5 |
| 3 | CQB65-40-200F | 935 | 800 | 420 | 120 | 490 | 440 | 440 | 260 | 99 | 65 | 185 | 145 | 4-Ф17.5 | 40 | 150 | 110 | 4-Ф17.5 |
| 4 | CQB80-65-125F | 915 | 800 | 420 | 120 | 490 | 440 | 460 | 260 | 99 | 80 | 200 | 160 | 8-Ф17.5 | 65 | 185 | 145 | 4-Ф17.5 |
| 5 | CQB80-65-160F | 936 | 800 | 420 | 120 | 490 | 440 | 460 | 260 | 99 | 80 | 200 | 160 | 8-Ф17.5 | 65 | 185 | 145 | 4-Ф17.5 |
| 6 | CQB80-50-200F | 1340 | 1270 | 840 | 215 | 490 | 440 | 460 | 260 | 99 | 80 | 200 | 160 | 8-Ф17.5 | 50 | 185 | 125 | 4-Ф17.5 |
| 7 | CQB100-80-160F | 1295 | 1250 | 740 | 108 | 490 | 440 | 480 | 260 | 100 | 100 | 220 | 180 | 8-M18 | 80 | 200 | 160 | 8-M18 |
相關標簽：CQB重型襯氟磁力驅動泵, 磁力驅動泵, 襯氟磁力驅動泵
